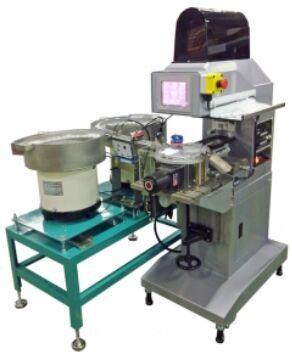

双面振动盘转盘式移印机
TM-M1AY大型单色移印机
产 品 简 介
TM-M1AY大单色移印机是我公司精心设计的一种通用型印刷机。能广泛应用于日常用品、玩具、电子、电器、塑料、皮革、金属、玻璃、轻工业及食品包装等各种行业中。
一、 此印刷机具有以下特点:
1、 各位置均为电眼感应,位置准,性能优。
2、 定位准确。工作台前后、左右、角度都可以微调和固定,准确而稳定。
3、 性能稳定,整台机器采用世界先进微型电脑控制器控制。
4、 根据客户需要,预置两个功能程序,单周期印刷和全自动印刷。
5、 采用台湾亚德客公司最新气动元件,动力畅顺强劲,经久耐用。
6、 特殊减震装置,机器运作非常平稳;调速刮刀,性能优越。
7、 合金铸铝机身结构,轻巧坚固,精密结构效率显著。
8、 操作面板采用灵敏轻触制,可直接选用移印功能反应敏捷使用方便。
二、 技术参数:
1、印刷颜色 1色
2、单周期 可以
3、持续运动 可以
4、项目计数 可以
5、速度调节 可以(0~9可调)
6、各部位延时 可以(0~9可调)
7、印刷速度 1600次/小时
8、最大钢板尺寸 200mmX300mm (8寸X12寸)标准油盘100mm*200mm
9、最大印刷面积 175mmX275mm (7寸X 11寸)标准印刷尺寸75mm*175mm
10、印刷工件高度 200mm
11、工件上胶头上落(可调节) 10~60mm
12、钢板上胶头上落(可调节) 10~60mm
13、胶头前后行程 200mm
14、驱动 气动
15、控制系统 微型电脑
16、控制电压 12VDC
17、电源电压 220VAC / 1相位
18、连接负荷 20W
19、气动供应 6bar
20、机身外形尺寸 910mm X 630mm X 1470mm
21、重量 145KG
三 、 机器各气缸压力参数表:
气缸名称规 格生产厂商压 力4bar5bar6bar 胶头上落气缸ф63X80台湾上升压力112.1kgf140.2kgf168.2kgf下落压力124.7kgf155.9kgf187.0kgf胶头前后气缸ф40X200台湾前进压力50.3kgf62.8kgf75.4kgf后退压力44.1kgf55.2kgf66.2kgf刮刀气缸ф50X10台湾上升压力66kgf82.5kgf99kgf刮油压力78.5kgf98.2kgf117.8kgf
四、 如果客户需要, TM-M1AY大单色移印机型移印机可以改为 TM-M1AYY大单色移印机型移印机,即将油盆刮刀部分改为密封油盅部分。
TM-M1AY大单色移印机油盅式座台单色移印机其主要特点及性能参数如下:
1、油墨利用率高 98.5%
2、工作环境好 开油水及油墨挥发小
3、油盅大小 ф135
4、钢板尺寸:(可以用薄片钢板) 150mm X 300mm(6寸X 12寸)
5、印刷面积 100mm X 120mm或ф120
6、油盅行程: 150mm
五、 机器操作安全性能:
TM-M1AY大单色移印机型移印机符合最新的工程式样,如按要求使用绝对值得信赖。
机器装有紧急开关:当遇到紧急事情时按下紧急开关,则机器马上断电。回到起始位置,当事情处理好后扭出紧急开关,便可以安全启动恢复正常。
六、注意事项:
(1)、当机器需要移动或修理时,必须将电源和气源切断。
(2)、当调整或清洗油盅时,请按步骤操作。
(3)、增强防火意识,配备消防器材。
