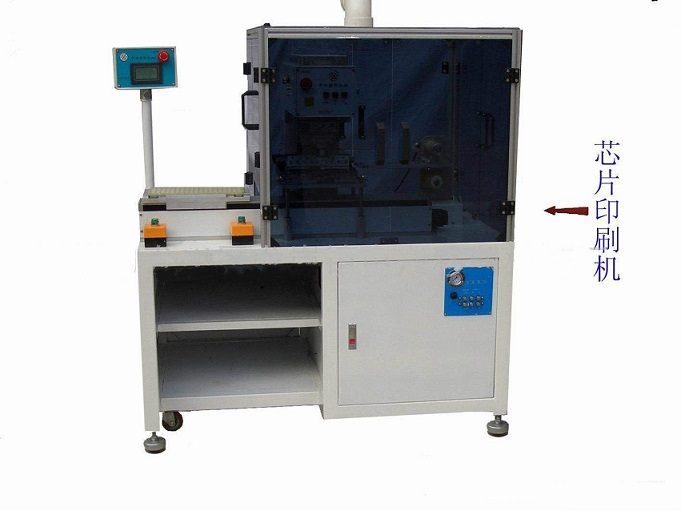

IC芯片全自动移印机械
TM-P6S六色穿梭移印机
产 品 简 介
TM-P6S六色穿梭移印机是为大工件的套色印刷而精心设计的一种印刷机。是一种通用型印刷机,能广泛粗用于日常用品、玩具、电子、电器、塑料、皮革、金属、玻璃、轻工业及食品包装等各种行业中。
一、 此六色直推移印机具有以下特点:
1、 印刷速度比转盘机慢,但印刷工件可以大一些,六个颜色一次套色印刷完成。
2、 定位准确,工作台三支气缸交互侧压式定位,准确而稳定。
3、 性能稳定,整台机器采用世界先进微型电脑控制器控制。
4、 根据客户需要,预置两个功能程序,单周期印刷和全自功印刷。
5、 采用台湾亚德客公司最新气动元件,动力畅顺强劲,经久耐用。
6、 特殊减震装置,机器运作非常平稳;调速刮刀,性能优越。
7、 合金铸铝机身结构,轻巧坚固,精密结构效率显著。
8、 操作面板采用灵敏轻触制,可直接选用移印功能反应敏捷使用方便。
二、 技术参数:
1、印刷颜色 6色
2、单周期 可以
3、持续运动 可以
4、项目计数 可以
5、速度调节 可以(0 ~9可调)
6、各部位延时 可以(0 ~ 9可调)
7、印刷速度 500次/小时
8、最大钢板尺寸 100mmX150mm (4寸X 6寸)
9、最大印刷面积 75mmX120mm
10、两油盆之间中心距 114.3mm
11、工作台表面面积 160mmX200mm
12、工作台行程 114.3mm
13、印刷工件高度 100mm
14、工件上胶头上落(可调节) 10 ~ 60mm
15、钢板上胶头上落(可调节) 10 ~ 60mm
16、胶头前后行程 200mm
17、驱动 气动
18、控制系统 微型电脑
19、控制电压 12VDC
20、电源电压 220VAC / 1相位
21、连接负荷 20W
22、气动供应 6bar
23、机身外形尺寸 1120mm X 910mm X 1470mm
24、重量 196KG
三 、机器各气缸压力参数表:
气缸名称 |
规 格 |
生产厂商 |
压 力 |
4bar |
5bar |
6bar |
胶头上落气缸 |
ф63X80 |
台湾亚德客 |
上升压力 |
112.1kgf |
140.2kgf |
168.2kgf |
下落压力 |
124.7kgf |
155.9kgf |
187.0kgf |
胶头前后气缸 |
ф40X200 |
台湾亚德客 |
前进压力 |
50.3kgf |
62.8kgf |
75.4kgf |
后退压力 |
44.1kgf |
55.2kgf |
66.2kgf |
刮刀气缸 |
ф50X10 |
台湾亚德客 |
上升压力 |
66kgf |
82.5kgf |
99kgf |
刮油压力 |
78.5kgf |
98.2kgf |
117.8kgf |
工作台气缸 |
ф25X125 |
台湾亚德客 |
前进压力 |
19.63kgf |
24.5kgf |
29.4kgf |
后退压力 |
16.5kgf |
20.6kgf |
24.7kgf |
工作台气缸 |
ф25X250X2支 |
台湾亚德客 |
前进压力 |
19.63kgf |
24.5kgf |
29.4kgf |
后退压力 |
16.5kgf |
20.6kgf |
24.7kgf |
四、如果客户需要,TM-P6S六色穿梭移印机可以改为TM-P6S六色穿梭移印机Y型移印机,即将油盆刮刀部分改为密封油盅部分。
TM-P6S六色穿梭移印机Y油盅式四色直推移印机其主要特点及性能参数如下:
1、油墨利用率高 98.5%
2、工作环境好 开油水及油墨挥发小
3、油盅大小 ф65
4、钢板尺寸:(可以用薄片钢板) 75mm X 200mm(3寸X 8寸)
5、印刷面积 50mm X 120mm或ф50
6、油盅行程: 125mm
五、机器操作安全性能:
TM-P6S六色穿梭移印机型移印机符合最新的工程式样,如按要求使用绝对值得信赖。
(1)、机器装有紧急开关:当遇到紧急事情时按下紧急开关,则机器马上断电。回到起始位置,当事情处理好后扭出紧急开关,便可以安全启动恢复正常。
六、注意事项:
(1)、当机器需要移动或修理时,必须将电源和气源切断。
(2)、当调整或清洗油盅时,有被割到的危险。
(3)、增强防火意识,配备消防器材。
