移印机的油盅结构与油盘类型
文章来源:未知      发布者:移印机
移印机的油盅结构与油盘类型移印机的基本结构
    移印机主要由移印钢板印版装置(含供墨装置)、移印机刮墨刀、移印胶头和印刷台等组成,
    5-6    移印机的结构简图
    (2)移印机的类型
    移印机的品种繁多,从手动到自动,从单色到八色,从穿梭往复到多工位循环,不下数百种,主要分类如下。
    ①按手动、自动化分类。
    a.手动机。图5 -7 (a)所示的是一种最简便的手动移印机,结构简单、使用灵活,可适用于小批量、多品种的作业。
    b.大型半自动移印机。大多采用电子电路控制执行部件,完成上墨、刮墨、胶头提墨、再转向工件的全过程。动作的速度和压力都可调,也可由电脑设定,按既定要求重复作业。
    5 -7 (b)为一台循环作业六色移印机的外形。

    5-7    移印机
    ②按胶头的移动方式分类。
    a.平动压印式。移印胶头蘸取油墨后移动到印刷位置,印版上的图文与承印物上的图文距离相等,胶头的每次移动行程等距。
    平动压印移印机往往占地面积较大。绝大多数移印机都采用平移式。
    b.转动压印式。转动压印式移印机是把移印胶头固定在旋转轴上,移印头只能围绕中心轴转动,印版装置和承印物工作台设置在移印胶头旋转运动轨迹的两个极限位置。这时印版与承印物相差一定的角度,呈扇形排列。
    转动压印式移印机占地面积较小,但结构相对复杂一些。
    c.固定压印式。固定压印式移印机常用在手动移印机上。移印机头只能上下运动,印版装置和承印物工作台固定在滑台上,可以来回移动,当印版装置位于胶头下方时,胶头下落,蘸图文印墨;然后移动滑台使承印物位于胶头下方,胶头下落进行印刷。
    ③按传动方式分类。按移印机主要运动的传动方式不同,可以将其分为两种机型,即机械式移印机和气动式移印机。
    由于气动式移印机具有结构简单、操作方便、运动平稳等特点,所以在国内外得到了广泛的应用,是目前移印机的主流。
    ④按印刷色数分类。按一个印刷过程中所完成的印刷色数不同,可以将移印机分为单色移印机、双色移印机和多色移印机等。
    ⑤按供墨方式分类。移印机由于是采用平凹版,只能采用间歇式供墨方式,在每一次印刷过程之间进行供墨,供墨方式有两种:油盅式和墨辊式。
    a.墨辊式移印机。墨辊式移印机结构比较简单,国内的移印机生产厂家,如坚毅、互通、恒晖、保百德等均以墨辊式移印机为主,国内市场也主要以销售墨辊式移印机为主。
    墨辊式移印机的墨辊固定于刮刀装置的后端,刮刀抬起前移时,墨辊从墨盘中推出,均匀地在印版表面涂布一层油墨,印刷完毕,胶头退回时,刮刀下落刮去印版表面的油墨,为胶头下落蘸墨做准备。
    b.油盅式移印机(如图5 -8所示)。油盅式全自动移印机的上墨装置是由油盅体、油盅盖、陶瓷刀、磁铁等组成的。陶瓷刀镶嵌在油盅体上,以此作为刮刀使用。油盅体、油盅盖、陶瓷刀以及图案钢版上表面组成了一个封闭的储油空间,印刷油墨可置于其中,磁铁的吸力将油盅体、陶瓷刀口紧紧吸在图案钢版上表面。工作时油盅在图案钢版上往复运动,使油盅里的印刷油墨涂在钢版上,同时陶瓷刀口的下表面在磁力的作用下就像刮刀一样刮去钢版上图案以外多余的油墨,随后垂直汽缸运动,硅胶印头将凹版上的图案油墨蘸起印在承印物上。
    5-8    油盅式全自动移印机的结构简图
    1-运动速度调节钮;2-垂直运动导柱;3-垂直汽缸;4-移印头;5-油盅;6-图案钢版;
    7-调整座;8-清洁机构伸出汽缸;9-水平汽缸;10-电控面板;11-清洁机构
    传统移印机的上墨一般是将图案钢版放在一个开放式的印刷油墨盘中(如图5 -9所示),印刷油墨倒在一个开放式的油墨盘中,而油盅式移印机的印刷油墨工作时是完全封闭在油盅里(如图5 -10所示),因此印刷油墨的稀释剂不容易挥发,印刷油墨不易干固,它能够在较长的时间里始终保持印刷油墨的浓度一致,印刷质量比较稳定。由于油墨稀释剂不易挥发,因此生产中无异味产生。
    5-9    传统移印机的上墨方式
    1-刮刀支架;2-刮刀体;3-印刷油墨;4-上墨辊;
    5-油墨盘;6-刮刀;7-图案钢版;8-刀夹盖
油盅式移印机的上墨方式

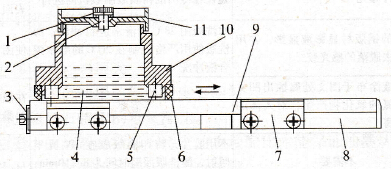

    5-10    油盅式移印机的上墨方式
    1-密封圈;2-小旋钮;3-钢版顶紧块;4-印刷油墨;5-磁铁;6-陶瓷刀;
    7-钢版固定块;8-图案垫板;9-图案钢版;10-油盅体;11-油盅盖
    (3)移印油墨
    移印油墨根据使用范围不同,一般分为两大类:无处理直接印刷油墨和印刷后经烘烤处理的油墨。
    移印塑料油墨又分为PVCABSPPPE几种。
    PVC油墨适用于印刷聚氯乙烯、尼龙材料、人造革等软质塑料。
    ABS油墨适用于印刷ABS材料、聚苯类等硬质工程塑料。
    PPPE油墨适用于印刷聚丙烯、聚乙烯类塑料。
    烘烤油墨可以分为金属油墨、玻璃油墨、陶瓷油墨三种。
    移印油墨使用的稀释剂有:丁酮(快干型)、环己酮(中干型)、苯乙酮(慢干型)。
    应根据图案、文字、面积的大小及印件原材料的适应性选择相应的稀释剂。如图案、文字、线条较细小,可选用快干型稀释剂,以防堵版,不使细小图案及文字丢失。
    移印是在一个极短促的时间内进行多色、湿压、湿印的工艺过程,选择油墨时应注意以下几点:油墨的干燥速度要适当,应在3s内瞬间干燥,即比网印油墨易挥发;油墨的转移性能好;油墨对承印物的遮盖力好;油墨对承印物的附着力好。
